图纸预审单
对外来接收图纸开展前置初审，核查图纸完整性、版本正确性、基础参数、明显错漏问题，提前排查基础问题，形成预审记录，为后续正式图纸会审做准备。

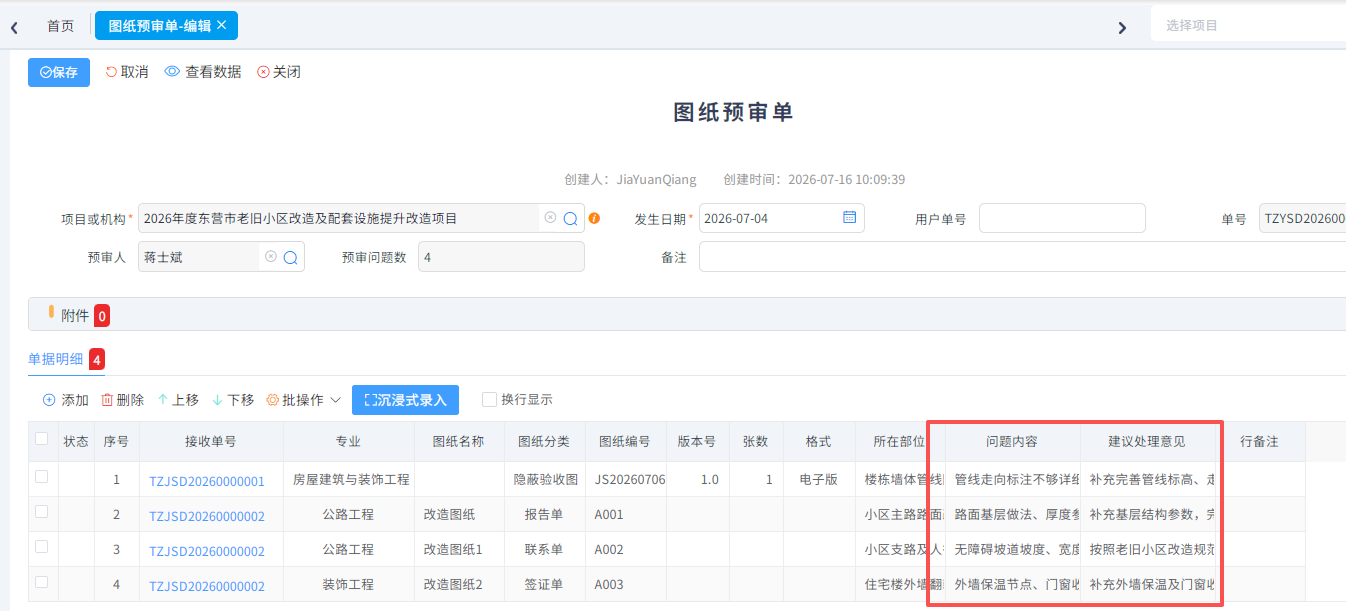

登陆系统后，点击功能菜单，现场管理->图纸管理->图纸预审单，系统转入预审单页面，点击[新建]按钮，填写图纸预审单的基本信息，单据明细从已审核的图纸接收单中选择。
本单是为下一步会审提前整理好问题，所以要填写好问题内容、和内部建议处理意见。
图纸会审单（外来图）
正式组织建设、设计、监理、施工等多方进行图纸会审，记录图纸疑点、矛盾冲突、错漏问题及洽商答复、变更意见，形成会审纪要，完成多方确认，解决图纸技术冲突，作为施工依据和结算签证基础资料（仅需会审图纸走此流程）

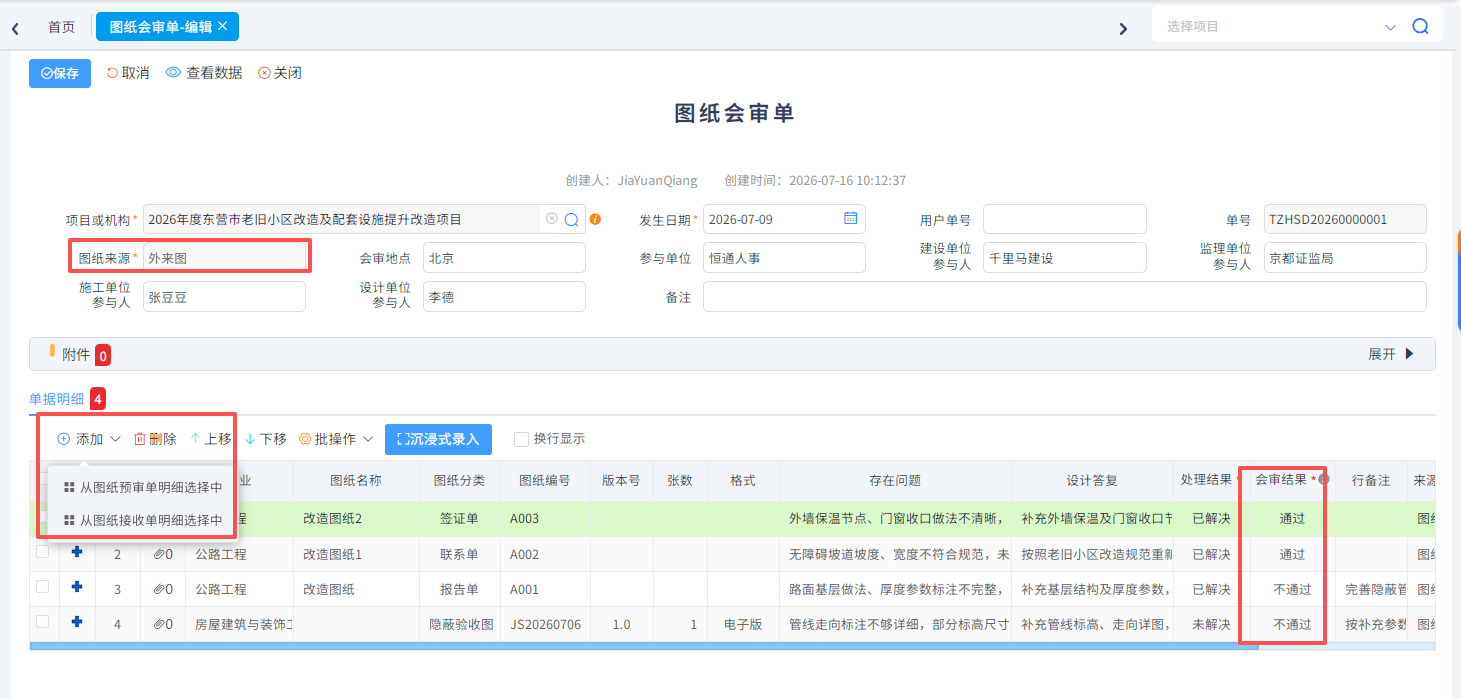

登陆系统后，点击功能菜单，现场管理->图纸管理->图纸会审单，系统转入会审单页面，点击[新建]按钮，填写图纸会审单的基本信息，图纸来源可选 自出图｜外来图，添加明细可从图纸预审单中选择，如果没有预审环节可以直接从图纸接收单中选择。
提示：操作前请确认当前账号具备相应权限；若与系统实际界面不一致，以线上最新版本为准。
