图纸设计任务单
用于下达内部深化、二次设计或外委绘制图纸的设计任务单据，记录所属项目、任务来源、外委单位、接收人、任务要求及交付时限，附带图纸明细（专业、图纸分类、版本、是否会审等信息）；可发起流程、跟踪进度、上传附件资料，用于管控图纸深化 / 外委设计任务、明确交付标准与节点，为后续图纸评审、会审及版本管理提供源头依据。

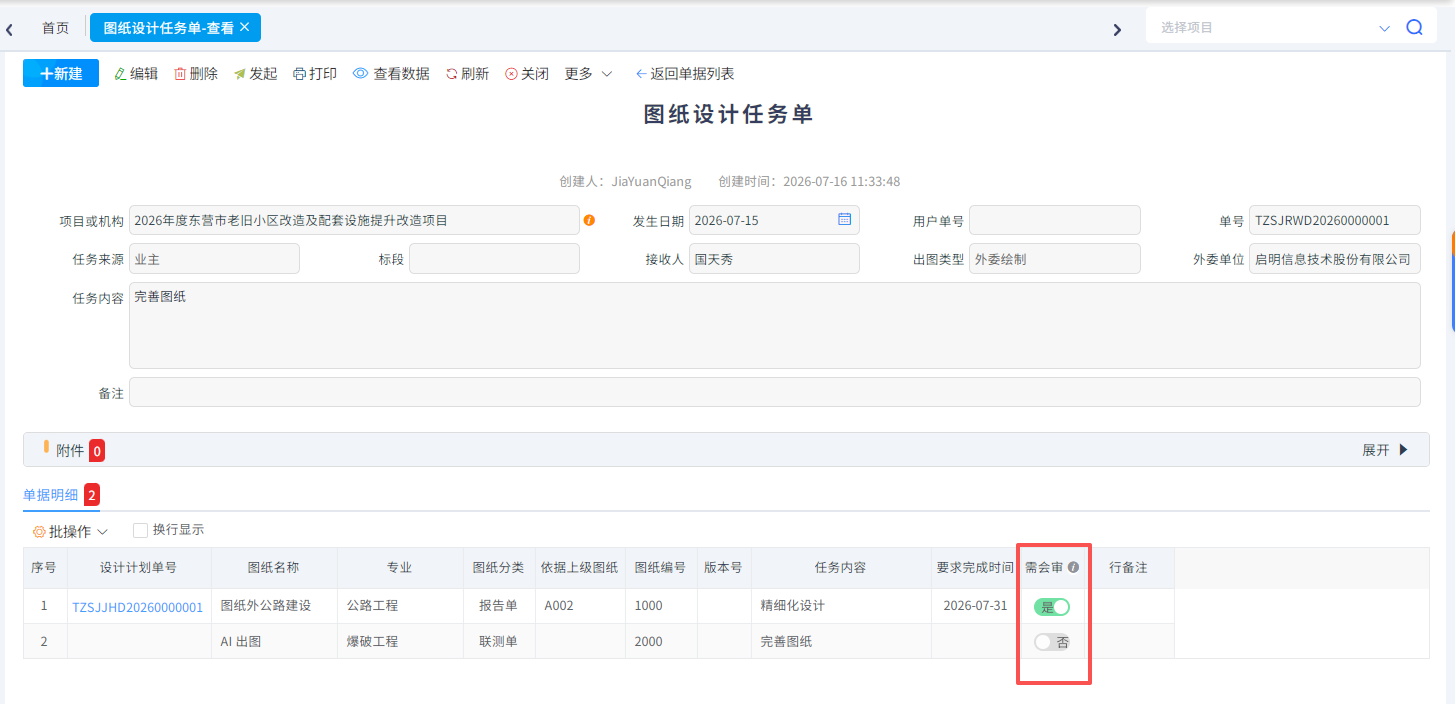

登陆系统后，点击功能菜单，现场管理->图纸管理->图纸设计任务单，系统转入图纸设计任务单页面，点击[新建]按钮，填写图纸设计任务单的基本信息。明细可从图纸设计计划明细选择，或从项目图纸分类选择，两种方式录入图纸设计明细信息。
注：需会审列打钩表示内部评审后还要再会审。
图纸内部评审单
用于内部深化图纸的审核单据，完成内部复核验收，管控内部图纸版本与质量。

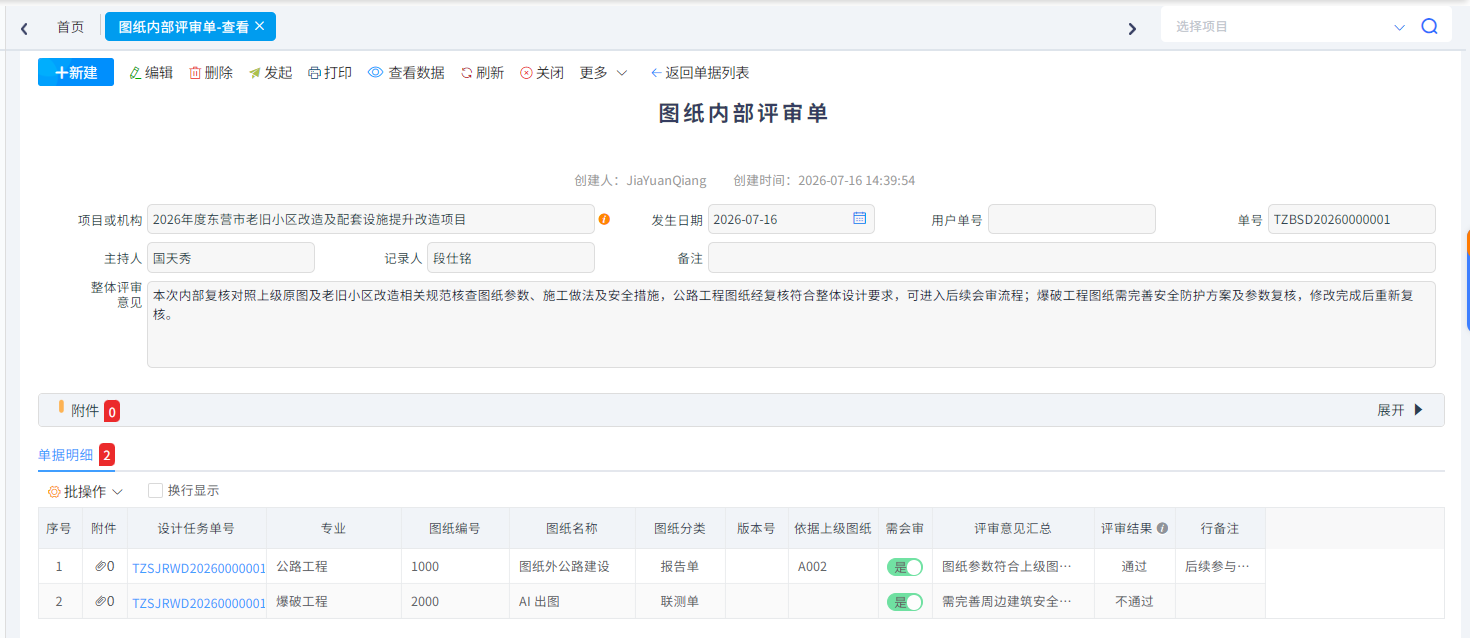

登陆系统后，点击功能菜单，现场管理->图纸管理->图纸内部评审单，系统转入内部评审单页面，点击[新建]按钮，填写图纸内部评审单的基本信息。
图纸设计任务跟踪

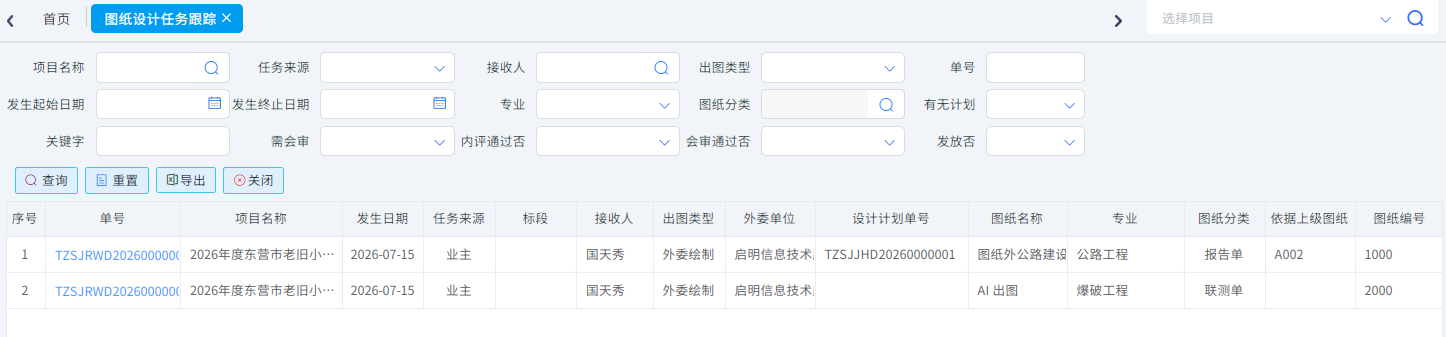

查看和跟踪每一张具体深化图纸任务的全流程状态，可筛选项目、审核状态、出图信息，查看外委图纸信息、内审 / 会审进度以及是否完成发放，全程监控单条图纸设计任务从下达、评审到正式发放的完整状态。
图纸会审（内部）

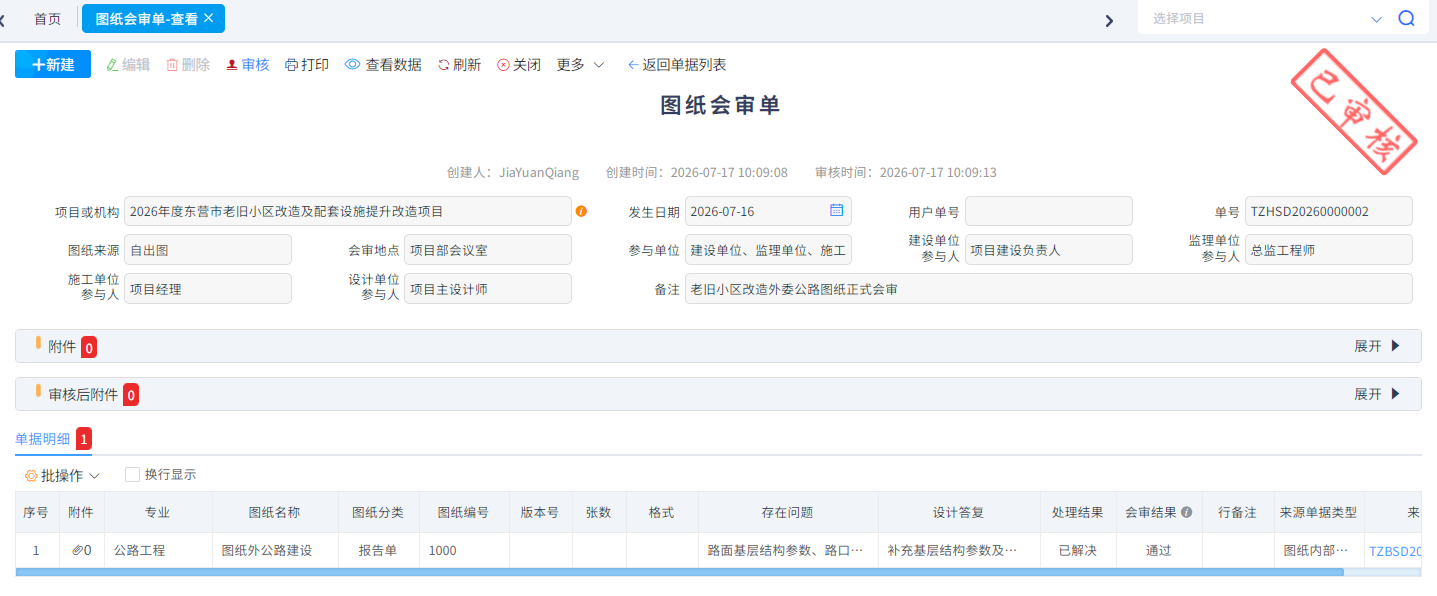

图纸内部评审单通过的单据，可提交图纸会审处进行综合性考评，注：内部评审进入会审时的[图纸来源]为：自出图。

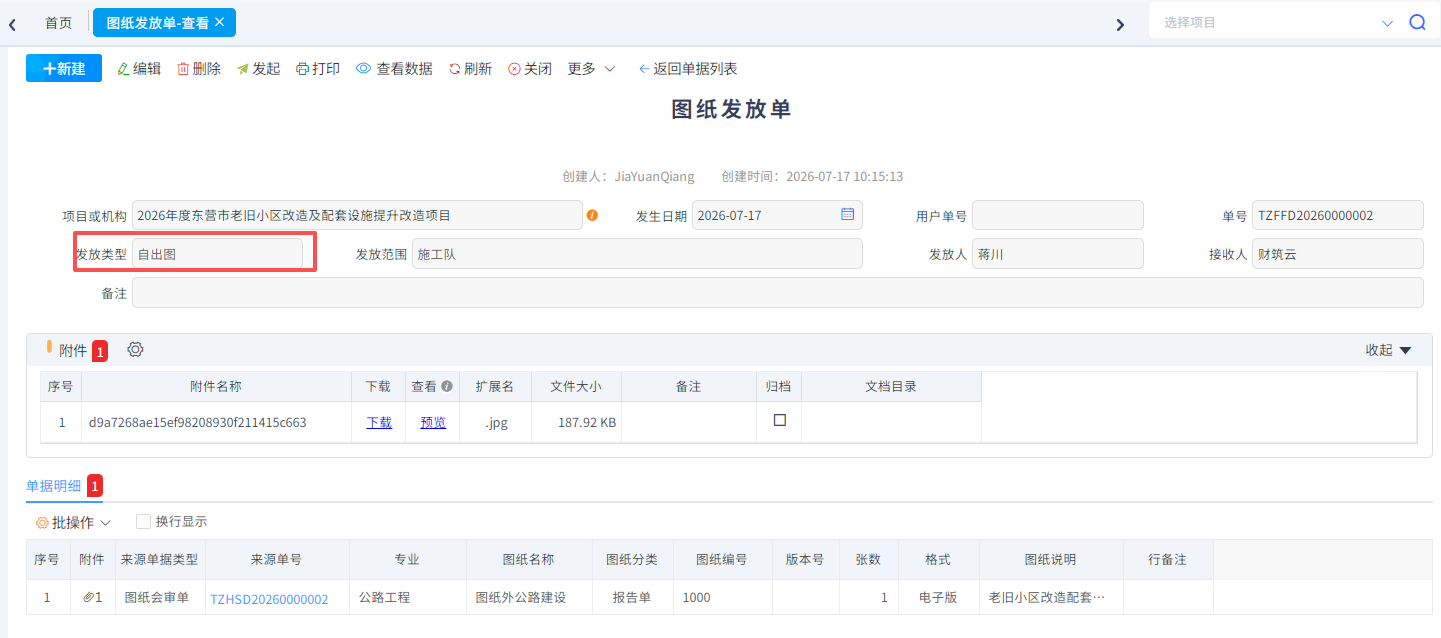

会审完成后可填写【图纸发放单】把审核通过的图纸进行下发，如图：
图纸设计任务跟踪反馈

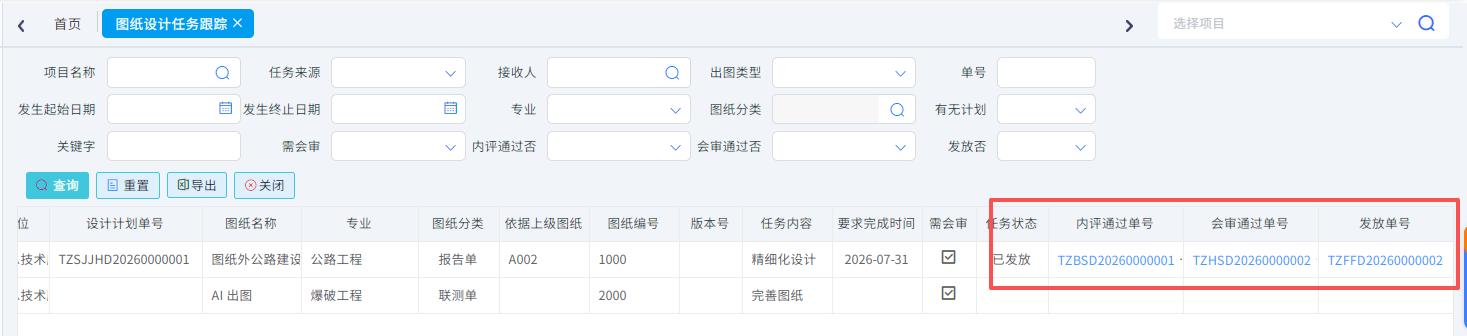

在【图纸任务跟踪】中可可以完整查看每张深化图纸的任务状态、内部评审单号、正式会审单号、最终发放单号，实现图纸从设计、内审、会审到发放全流程追溯核查。
提示：注：需会审列打钩表示内部评审后还要再会审。
