图纸发放单
确认完成审核 / 会审后的有效版本图纸，登记图纸分发去向、领用部门 / 人员、版本信息、份数，管控正版图纸流转发放，防止旧版图纸继续使用，做到版本可追溯。

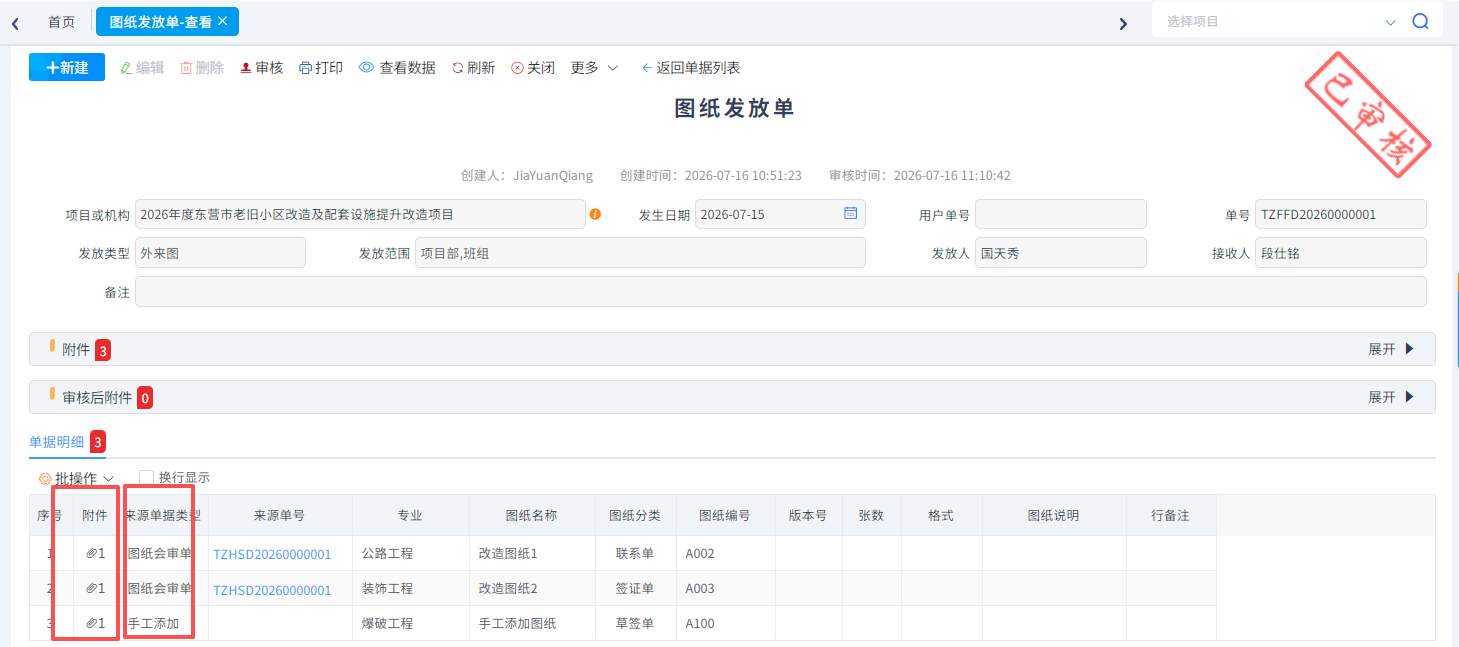

登陆系统后，点击功能菜单，现场管理->图纸管理->图纸发放单，系统转入图纸发放单页面，点击[新建]按钮，填写图纸发放单的基本信息。
单据明细支持两种录入方式：
1：是从已审核通过的图纸会审单中，直接选择会审合格的图纸明细，自动带入图纸分类、编号、版本等信息，确保发放的是经多方会审确认的有效版图纸；
2：可手动直接添加图纸条目，适用于无需走会审流程的内部深化图纸、临时技术资料等发放场景；提交审核后完成发放登记，留存图纸流转追溯凭证，管控现场图纸版本一致性。
注：图纸发放单审核之前必须添加附件，否则审核无法发起。

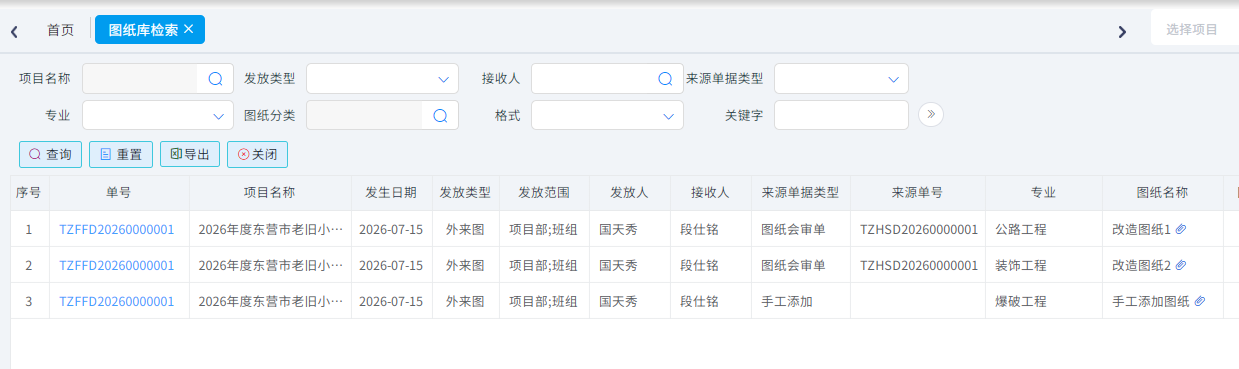

图纸库检索
基于图纸发放单台账，按多条件检索正版图纸资料和流转记录，追溯版本信息、确保使用有效图纸。
提示：注：图纸发放单审核之前必须添加附件，否则审核无法发起。
